TRIPOD系列

TRIPOD系列是一款高性能、全能型激光直接成像系统,采用大功率曝光光源设计,可兼容内层、外层线路等制程需求,为不同的PCB客户提供完美的解决方案。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
产品描述
参数
1、产品介绍
TRIPOD系列是一款综合性高性能的激光直接成像系统,采用大功率曝光光源设计,可兼容内层、外层线路等制程需求,为不同的PCB客户提供完美的解决方案。主要应用于软板、软硬结合板、HDI板和多层板。

      智能涨缩管控

      多种涨缩模式(自动、固定、分段、智能、分区域)

      多种变形模式(线性、非线性)

      支持拼版,大板模式(选配)

      智能生产功能(读码、读码和对接工厂MES系统)

      一站式服务(资讯实时交互、管控和追溯)

      资料自动化(自动转换资料、制作资料、调取资料)

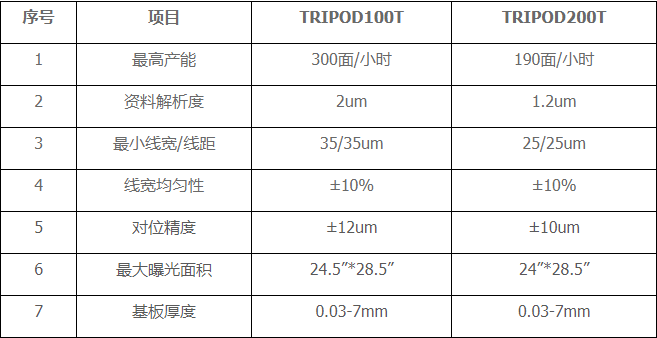

2、技术规格

序号

项目

TRIPOD100T

TRIPOD200T

1

最高产能

300/小时

190/小时

2

资料解析度

2um

1.2um

3

最小线宽/线距

35/35um

25/25um

4

线宽均匀性

±10%

±10%

5

对位精度

±12um

±10um

6

最大曝光面积

24.5*28.5

24*28.5

7

基板厚度

0.03-7mm

0.03-7mm



3、 应用领域

软板

软硬结合板

HDI

多层板等
